نماذج مسبقة الصنع
النماذج
عدد النماذج: 12
عن الفئة
نماذج مسبقة الصنع
تُعد المباني مسبقة الصنع لاستخدامات مختلفة كالمسكن ومكتب المبيعات والمهجع وقاعة الطعام. ويتضمن كتالوج Proev المصدر مساكن من طابق واحد وطابقين ومخططات مبانٍ بأبعاد مختلفة.
المواصفات الفنية للمبنى مسبق الصنع
تصف المعلومات التالية نظام البناء الوارد في الكتالوج الأرشيفي الأصلي. ويُحدّد نطاق المواد والتنفيذ الحالي للنموذج المختار بشكل منفصل في مرحلة العرض.
| النظام الحامل | تشكّل المقاطع H الحاملة المصنوعة من صاج مجلفن بآلة Rollform، والمقاطع U المجلفنة المصنّعة بآلة Rollform والمستخدمة في تصنيع الجمالونات، الهيكل الحامل الرئيسي للمباني. وتُستخدم مدادات أوميغا المشكّلة بآلة Rollform لربط الجمالونات وإكساب المنشأ الصلابة. |
|---|---|
| الفولاذ الإنشائي | تُحدّد مقاطع مواد المبنى مسبق الصنع بطريقة حساب Sap 2000، وتُرسم ببرنامج Auto CAD وتُقدّم للإنتاج كرسومات. يتكون النظام الحامل كله من مقاطع مجلفنة خاصة بأشكال H وC وU مشكّلة بآلة Rollform. |

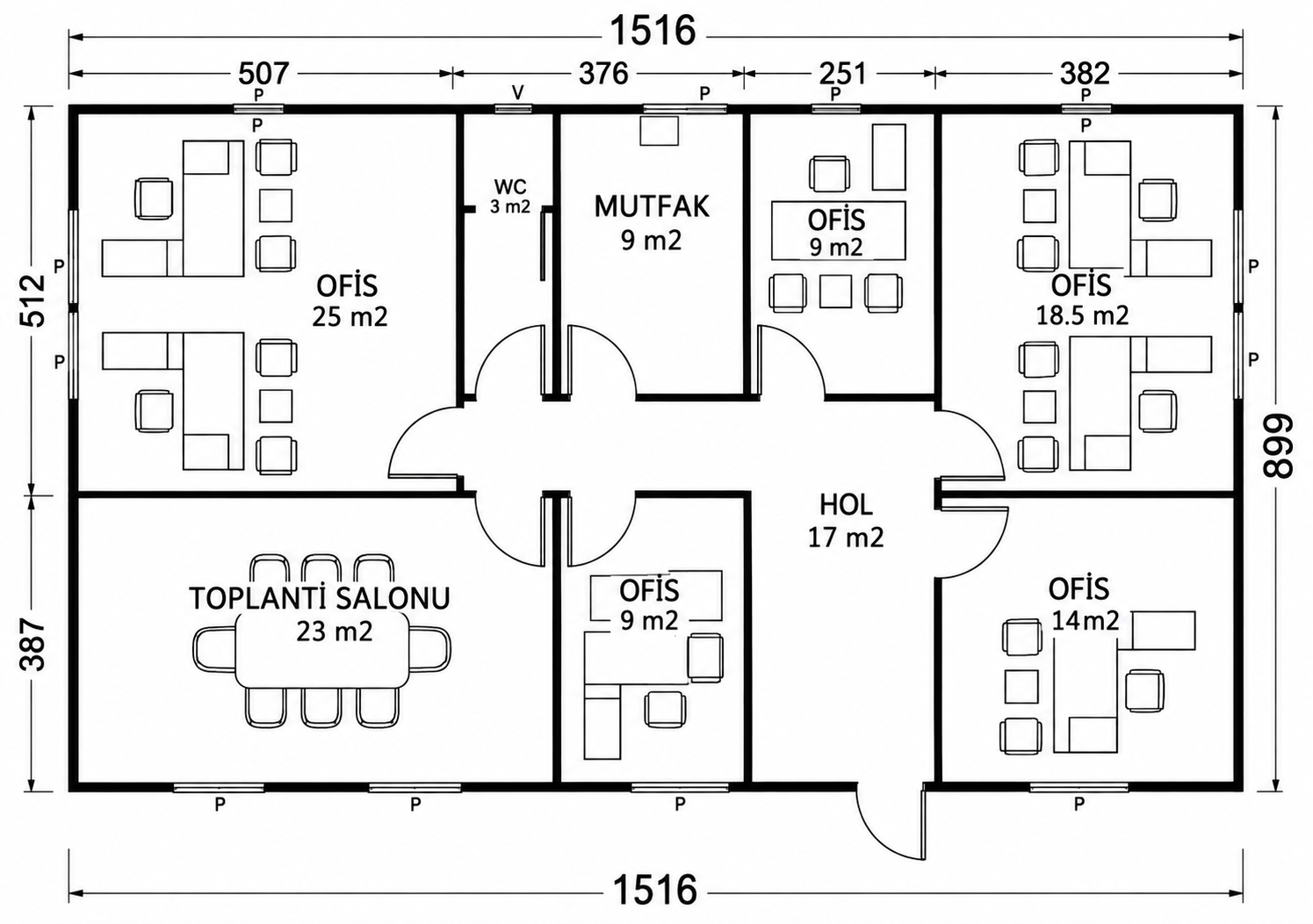

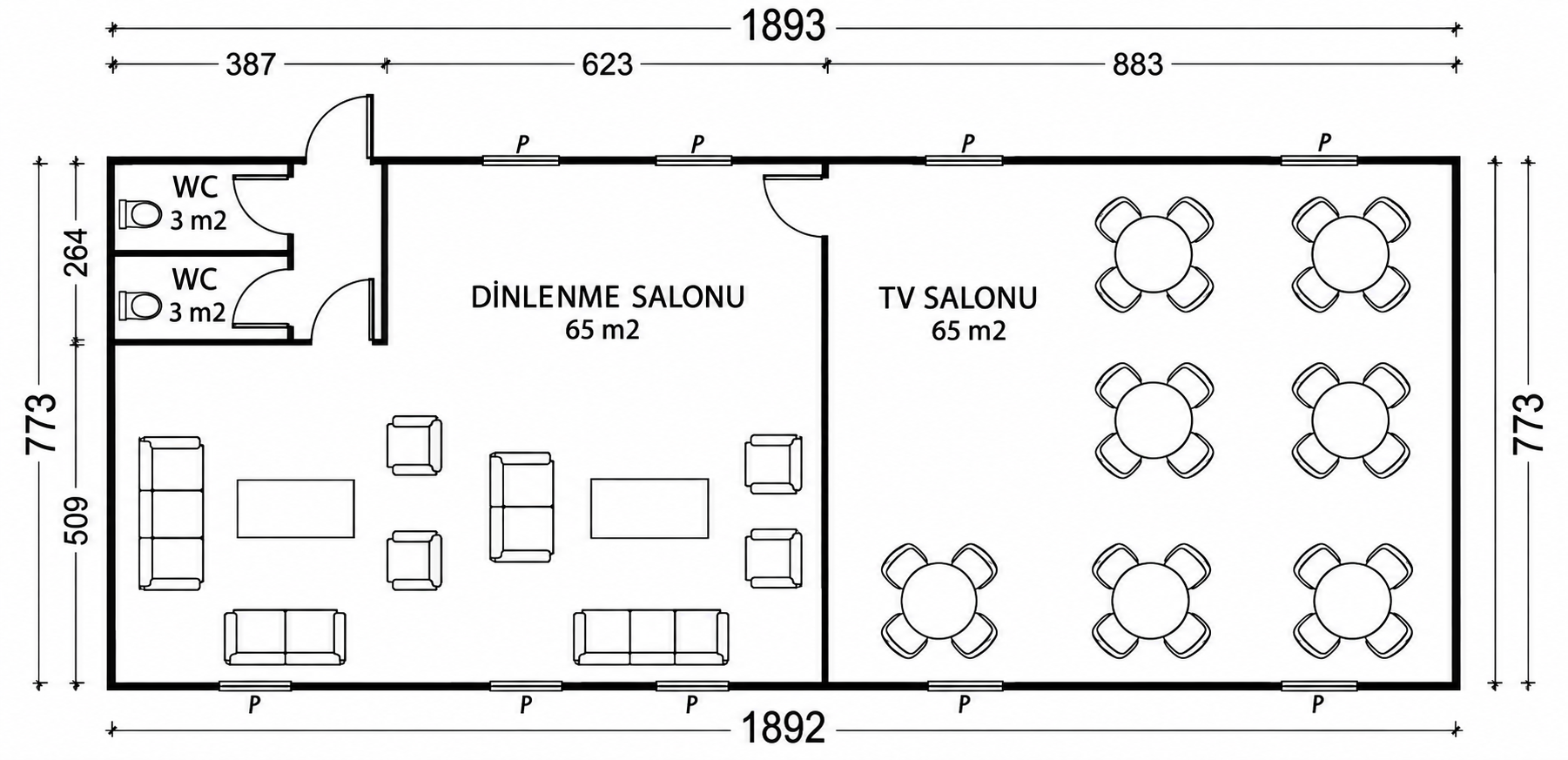

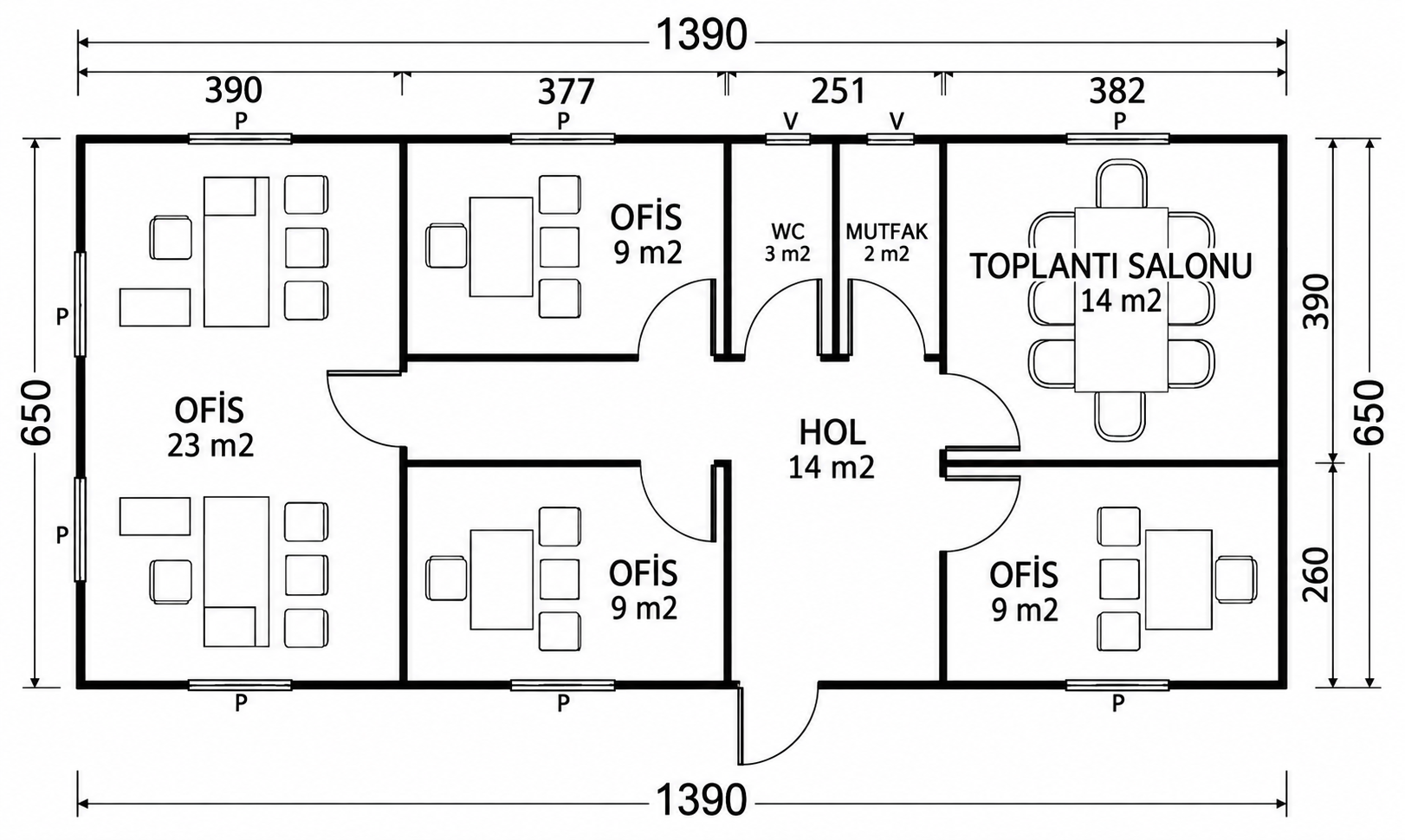

| المخطط | تُنفّذ المباني مسبقة الإنتاج بعروض وأطوال من مضاعفات 125 cm. وتتكون من تركيب 4 ألواح مختلفة. ومن الأجزاء المنتجة كلوح جدار مصمت ولوح بنافذة ولوح بنافذة علوية ولوح بباب، يكون الأثقل لوح الباب الخارجي (90 kg). تُنفّذ جميع الرسومات والحسابات المعمارية بواسطة طاقمنا الفني باستخدام Autocad وSAP 2000. |
| 1) الجدران الخارجية والداخلية (H:2500 mm السماكة: 60 mm - 100 mm) | السطح الخارجي: لوح حبيبي إسمنتي (Betopan) بسماكة 8 mm السطح الداخلي: لوح حبيبي إسمنتي (Betopan) بسماكة 8 mm لوح الجدار: لوح مضغوط يحتوي مادة عازلة بين لوحي Betopan العزل: رغوة بوليسترين غير قابلة للاشتعال B:1 بسماكة 44 mm وكثافة 16 kg/m3 ملاحظة: قد تتغير سماكات الجدران نتيجة الحسابات الإنشائية. |
| 2) وصلات الجدران | تُثنى عناصر الوصل ذات المقاطع U وH الخاصة من الصاج المجلفن وتُجمع بنظام تعشيق خاص. وبفضل تكوّن انحناء عند الحواف لا يحدث صدأ نتيجة التكاثف. |
| 3) السقف الداخلي | الكسوة في الأماكن العادية: لوح جبسي بسماكة 12 mm المناطق الرطبة: Betopan بسماكة 8 mm عناصر الوصل: صاج مجلفن مطلي كهربائياً العزل: صوف زجاجي ملفوف بسماكة 80 mm |
| 4) تغطية السقف | الكسوة: صاج مجلفن طبيعي بمقطع شبه منحرف بالشكل 27/200، مُنتج وفق DIN EN 10142، بسماكة 0.50 mm وعمق تموج 27 mm الجمالون: نظام جمالونات مصمم باستخدام مقاطع مطوّرة خصيصاً من صاج مجلفن S320 GD+Z,AZ بجودة Erdemir رقم 1322. مدادات السقف: تُصنع من صاج مجلفن مشكّل بآلة Rollform. الأفاريز: تُكسى بصاج مجلفن مثني خصيصاً بعرض 30 cm. المزاريب: مزاريب وأنابيب تصريف مطر مربعة من Pvc بقياس 150 mm. |
| 5) الأبواب | الأبواب الداخلية: بأبعاد 80x198 cm وإطار معدني، وتُنفّذ الضلف بكسوة باب أمريكي من الجانبين. الأبواب الخارجية: باب معدني معزول بأبعاد 90x198 cm، ويمكن تنفيذ باب ألمنيوم كخيار. |
| 6) النوافذ | النافذة: نافذة PVC بأبعاد 120/100 إطار النافذة: يُشكّل من صاج مجلفن مشكّل على البارد بسماكة 1,2 mm. نافذة علوية: إطار PVC بأبعاد 50/120 cm |
| 7) الزجاج | النافذة: زجاج عازل بسماكة 4+12,5+4 mm نافذة علوية: زجاج مفرد مصنفر |
| 8) الطلاء | الواجهة الخارجية: طبقتان من طلاء خارجي أكريليكي. علامة DYO الأجزاء المعدنية: طبقتان من البطانة وطبقتان من الطلاء الزيتي. الواجهة الداخلية: طبقتان من الطلاء البلاستيكي من علامة DYO السقف الداخلي: طبقتان من الطلاء البلاستيكي من علامة DYO ملاحظة: يُطبّق معجون مانع للتسرب مدعّم بالسيليكون على تفاصيل الوصلات. |
| 9) نظام الطابق الوسطي | الهيكل: يتكون من وصل ألواح شبكية من صاج مجلفن مثني خصيصاً ببعضها. الكسوة العلوية: Betopan بسماكة 16 mm السقف المستعار: ألواح جبسية بسماكة 12 mm العزل: صوف زجاجي بسماكة 80 mm حمل التحميل: يُحسب بقيمة 250 kg/m2. |
| 10) الدرج | الهيكل: يُنفّذ هيكل فولاذي حامل من مقاطع صندوقية. الكسوة: Betopan بسماكة 16 mm الطلاء: طبقتان من البطانة وطبقتان من الطلاء الزيتي الدرابزين: يُصنع من مقاطع حديد مشغول. |
| 11) التمديدات الكهربائية (ظاهرة) | الكابل: يُستخدم كابل 3*2,5 Nym وفق معايير TSE. المقابس والمفاتيح: من علامة VİKO. الإضاءة: وحدة إنارة فلورية 2*40. WC - الحمام: تُستخدم إنارة كروية مستديرة. فوق الباب: تُستخدم إنارة كروية فوق الباب الخارجي. |
| 12) التمديدات الصحية (مخفية) | أنابيب المياه النظيفة: أنابيب PVC (وفق معايير TSE) أنابيب الصرف: أنابيب PVC (وفق معايير TSE) الأدوات والتجهيزات الصحية: تُستخدم مواد من علامة Doğvit معتمدة من TSE. عداد الماء: يوفّره صاحب العمل: |
